平板閘門樣本下載

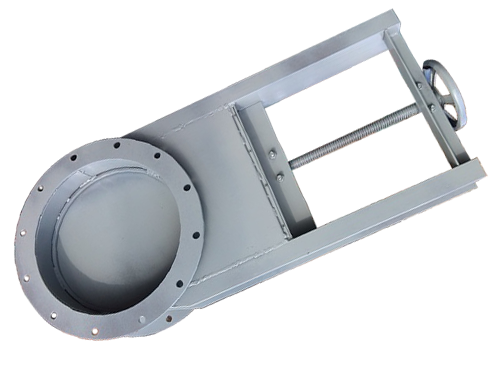

圓形/方形手動插板閥

型號： SLV-0.6手動插板閥

品牌：揚州唯升

材質：碳鋼

連接方式：法蘭連接

驅動方式：手輪

法蘭形式：方口、圓口

適用介質：粉塵物料、固體顆粒、水

商品信息

用途：

圓形手動插板閥，方形手動插板閥廣泛應用于建材、冶金、礦山等行業的粉塵物料流量控制，是控制粉塵物流的理想設備。

結構特點：

本公司是手動插板閥廠家，生產圓形手動插板閥，方形手動插板閥價格合理，實用新型結構簡單，重量輕，操作靈活，安裝拆卸方便，采用優質碳鋼制成，強度高，性能好，使用壽命長，螺桿和螺母采用軟屏蔽結構，不受外部粉塵的影響。

工作原理：

手動平板閘門主要由機架、螺母、手輪和閘板組成，手輪(鏈輪)轉動，線材在水平往復運動中承載螺母和閘板，達到閥門開合的目的。

手動插板閥型號編制的方式：

手動插板閥型號

SLVD/S-0.6型手動平板閘門

單向手動插板閥

雙向手動插板閥

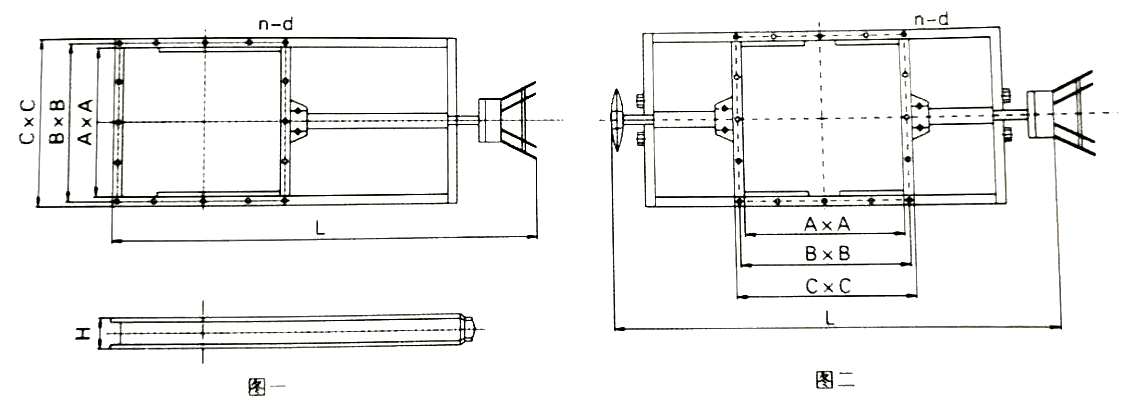

SLVD/S-0.6型方形手動插板閥外形及安裝尺寸：

手動插板閥

型號	A×A	B×B	C×C	L	H	n-d
SLVD	200×200	256×256	306×306	780	120	8-Φ14
	250×250	306×306	346×346	880	120	8-Φ14
	300×300	336×336	396×396	980	120	8-Φ14
	400×400	456×456	496×496	1190	140	12-Φ14
	450×450	510×510	556×556	1290	140	12-Φ18
	500×500	560×560	606×606	1390	140	16-Φ18
SLVS	600×600	660×660	706×706	1980	140	16-Φ18
	700×700	770×770	820×820	2180	160	20-Φ18
	800×800	870×870	920×920	2390	160	20-Φ18
	900×900	974×974	1030×1030	2590	180	24-Φ23
	1000×1000	1074×1704	1130×1130	2790	180	24-Φ23
說明	SLVD-單向	I-手輪	距地面小于1.7米用手輪，大于1.7米用鏈輪鏈條節數M=0.105-113（×是絲桿中心離地面高度）
說明	SLVS-雙向	II-鏈輪
