電液動扇形閘門由本體、扇形閘板、軸、密封、執行機構等部件構成，市面以電液動扇形閘門和電動扇形閘門為主；手動或執行機構（電液推桿或電動推桿）推動搖桿使扇形閘板沿軸心旋轉開啟，物料隨

電液動扇形閘門選型

電液動扇形閘門選型用途：
本系列扇形閘門廣泛應用于建材、冶金、礦山、電力、化工、等行業，是各類落料系統的卸料控制裝置。

電液動扇形閘門選型結構特點：
安裝方便，可直接安裝于料倉下部。采用平行式電液推桿或微型液壓站驅動，空間小，固定更方便。運行平穩，故障率低，可以快速切斷料流。

電液動扇形閘門選型工作原理：
電液動扇形閘門選型由本體、扇形閘板、軸、密封、執行機構等部件構成，市面以電液動扇形閘門和電動扇形閘門為主；手動或執行機構（電液推桿或電動推桿）推動搖桿使扇形閘板沿軸心旋轉開啟，物料隨即下落；待接料裝置滿載后再推動搖桿使扇形閘板復位，關閉截斷下落的物料。扇形閘門結構簡單由優質鋼板焊接而成具有開啟靈活無卡阻等特點。

電液動扇形閘門型號編制說明：

電液動扇形閘門選型

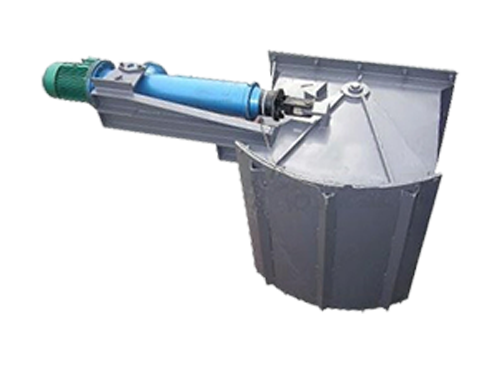

DSZ-A(B)-I型電液動扇形閘門

結構特點

安裝方便，可直接安裝于料倉下部。采用平行式電液推桿或微型液壓站驅動，空間小，固定更方便。運行平穩，故障率低，可以快速切斷料流。

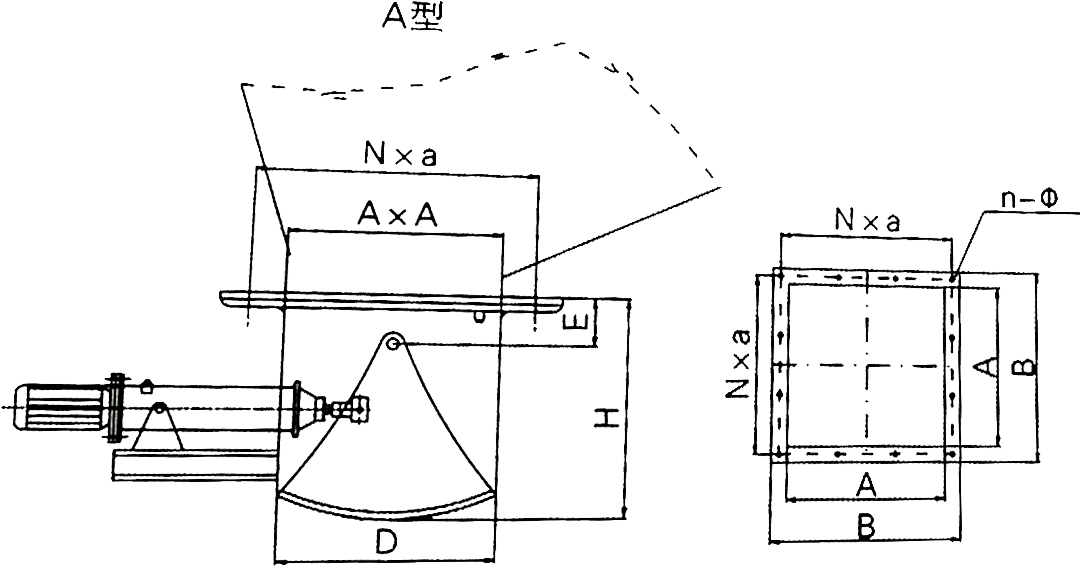

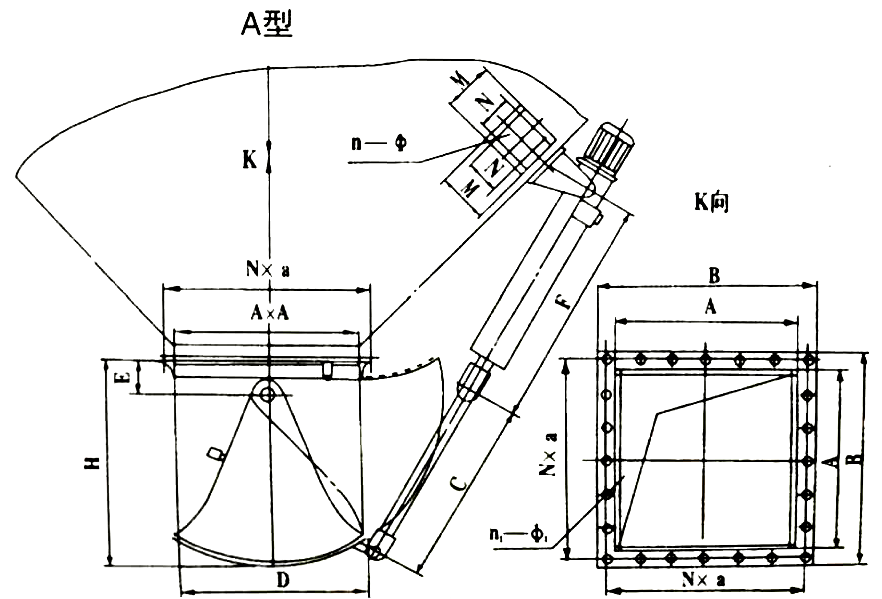

DSZ-A-I型電液動扇形閘門外形及安裝尺寸:

電液動扇形閘門選型

型號	主要尺寸												電液推桿型號	功率 (KW)
型號	A	B	C	D	E	F	H	M	N	Nxa	n1xΦ1	n-Φ	電液推桿型號	功率 (KW)
DSZ-20A-I	200	300	220	220	80	730	300	320	260	2x130	8-14	4-28	DYT700-220	1.1
DSZ-30A-I	300	400	320	320	80	780	400			2x180			DYT700-320
DSZ-40A-I	400	500	420	420	90	830	480			2x230			DYT700-420
DSZ-50A-I	500	626	530	520	100	885	560			3x190	12-18		DYT1000-530	1.5
DSZ-60A-I	600	726	630	620	120	935	620			3x224	12-18		DYT1000-630
DSZ-70A-I	700	826	730	720	120	985	720			4x193	16-22		DYT1000-730
DSZ-80A-I	800	950	835	825	150	1070	800			4x222	16-22		DYT1750-835	2.2
DSZ-90A-I	900	1050	935	920	150	1120	880			5x198	20-22		DYT1750-935
DSZ-100A-I	1000	1150	1035	1020	150	1170	960			5x218	20-22		DYT1750-1035

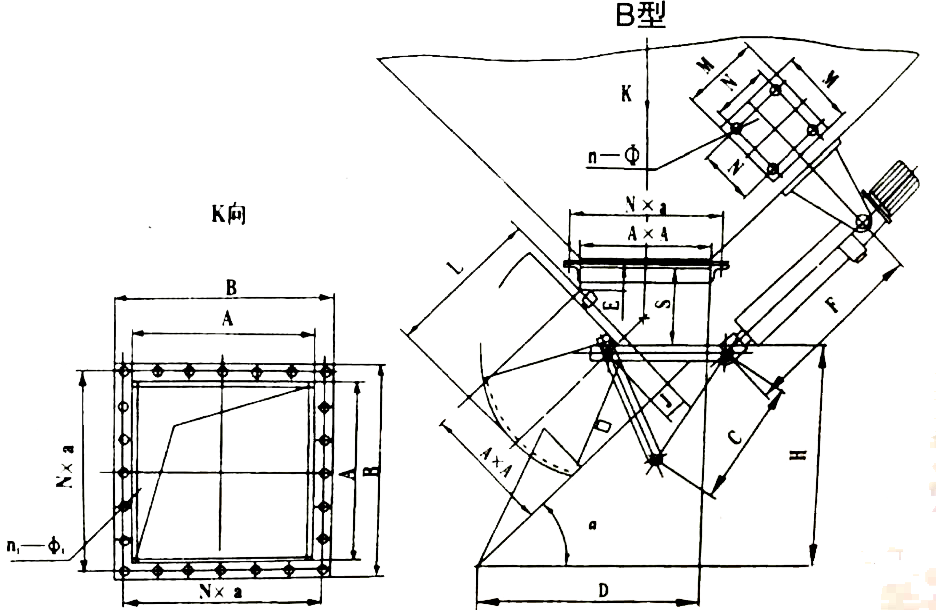

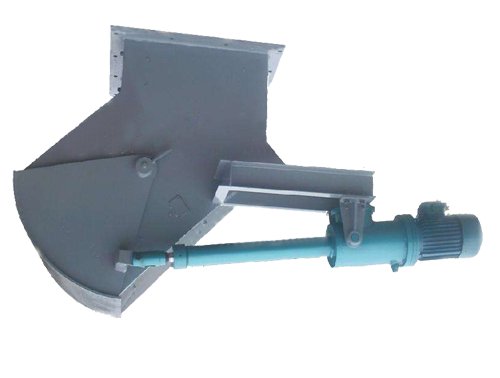

DSZ-B-I型電液動扇形閘門外形及安裝尺寸:

型號	a	主要尺寸															電液推桿型號	功率 (kw)
		A	B	C	D	E	F	H	J	L	S	M	N	N×a	n1xΦ1	n-Φ
DSZ-20B45I	45°	200	300	220	391	80	440	391	60	260	163	320	260	2×130	8-14	4-28	DYT700-220	1.1
DSZ-20B60I	60°				380			1140		240	134
DSZ-30B45I	45°	300	400	320	561		540	561		360	204			2×180			DYT700-320
DSZ-30B60I	60°				552			1651		340	160
DSZ-40B45I	45°	400	500	420	725		640	725		450	246			2×230			DYT700-420
DSZ-40B60I	60°				720			2160		430	187
DSZ-50B45I	45°	500	626	530	896	100	750	896	80	550	307			3×190	12-18		DYT1000-530	1.5
DSZ-50B60I	60°				893			2679		530	234
DSZ-60B45I	45°	600	726	630	1046		850	1046		620	349			3×224			DYT1000-630
DSZ-60B60I	60°				1049			3147		600	261
DSZ-80B45I	45°	800	950	830	1337	120	1050	1337	90	750	451			4×222	16-22		DYT1000-830
DSZ-80B60I	60°				1355			4065		730	334

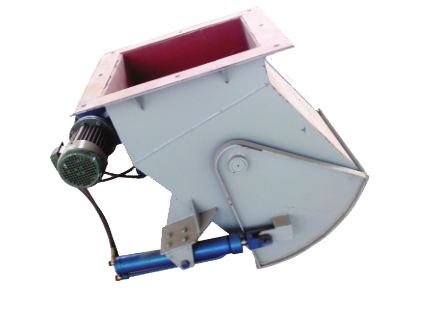

DSZ-A(B)-II型電液動扇形閘門

結構特點：

本系列電液動扇形閘門直接將電液推桿固定在閘門本體上，避免用戶在現場定位的煩惱，安裝方便。

DSZ-A-II型電液動扇形閘門外形及安裝尺寸:

型號	主要尺寸								電液推桿型號	功率 (KW)
型號	A	B	C	D	E	H	Nxa	n-Φ	電液推桿型號	功率 (KW)
DSZ-20A-II	200	300	220	220	80	300	2x130	8-14	DYT700-220	1.1
DSZ-30A-II	300	400	320	320	80	400	2x180		DYT700-320
DSZ-40A-II	400	500	420	420	90	480	2x230		DYT700-420
DSZ-50A-II	500	626	530	520	100	560	3x190	12-18	DYT1000-530	1.5
DSZ-60A-II	600	726	630	620	120	620	3x224		DYT1000-630
DSZ-70A-II	700	826	730	720	120	720	4x193		DYT1000-730

注：DSZ-20A-II、DSZ-30A-II、DSZ-40A-II底座向下安裝，DSZ-50A-II、DSZ-60A-II、DSZ-70A-II底座向上安裝。

DSZ-B-II型電液動扇形閘門外形及安裝尺寸:

型號	a	主要尺寸												電液推桿型號	功率
型號	a	A	B	D	E	F	J	P	S	L	H	Nxa	n-Φ	電液推桿型號	功率
DSZ-20B45I	45°	200	300	200	80	120	60	72	260	260	420	2x130	8-14	DYT700-130	1.1
DSZ-20B60I	60°	200	300			116		43	240	240	400	2x130		DYT700-150
DSZ-30B45I	45°	300	400			200		86	360	360	560	2x180		DYT700-150
DSZ-30B60I	60°	300	400			161		50	340	340	540	2x180		DYT700-180
DSZ-40B45I	45°	400	500	250		215		101	450	450	675	2x230		DYT700-180
DSZ-40B60I	60°	400	500			203		57	430	430	645	2x230		DYT700-240
DSZ-50B45I	45°	500	626		100	335	80	130	550	550	850	3x190	12-18	DYT1000-230	1.5
DSZ-50B60I	60°	500	626			300		73.5	530	530	795	3x190		DYT1000-270
DSZ-60B45I	45°	600	726			408		144.5	620	620	970	3x224		DYT1000-260
DSZ-60B60-I	60°	600	726			405		80	600	600	900	3x224		DYT1000-360

DSZ-A(B)-III型電液動扇形閘門（推廣型）

結構特點：
1、采用雙邊驅動形式使大口徑閘門啟、閉時更加靈活可靠，解決了原單邊驅動時閘門受憋受卡現象；
2、由于采用了一個動力包+兩個子油缸的傳動方式，大大減少了原電液推桿驅動時所使用的橫向空向以及安裝時結構固定不穩定的現象；
3、該閘門可作為一種組件的形式直接固定于料倉底部，同時安裝兼容其它同口徑同類別的閘門；
4、使用成本、維護成本相對前三種較低；

5、本閘門特別適用于口徑較大、物料比重較高，以及物料塊度不規則，易卡阻物料，此結構形式是本公司建議推廣使用的產品。

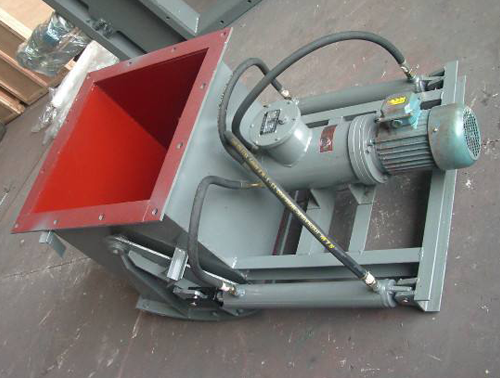

DSZ-A-III型電液動扇形閘門

DSZ-A-III型電液動扇形閘門外形及安裝尺寸:

型號	主要尺寸				電液推桿型號	功率
型號	A	B	H	N×a	電液推桿型號	功率
DSZ-20A-III	200	300	300	2×130	DYT2000-200	1.1
DSZ-30A-III	300	400	400	2×180	DYT2000-260
DSZ-40A-III	400	500	480	2×230	DYT2000-240
DSZ-50A-III	500	656	560	3×190	DYT2000-270	1.5
DSZ-60A-III	600	726	620	3×224	DYT2000-360
DSZ-70A-III	700	826	720	4×193	DYT2000-430
DSZ-80A-III	800	950	800	4×222	DYT4000-500	2.2
DSZ-90A-III	900	1050	880	5×198	DYT4000-630
DSZ-100A-III	1000	1150	960	5×218	DYT4000-800

DSZ-B-III型電液動扇形閘門

DSZ-B-III型電液動扇形閘門外形及安裝尺寸:

型號	主要尺寸					電液推桿型號	功率
	a	A	B	H	N×a
DSZ-40B45-III	45°	400	500	675	2×130	DYT2000-240	1.1
DSZ-40B60-III	60°			645
DSZ-50B45-III	45°	500	626	850	3×190	DYT2000-270	1.5
DSZ-50B60-III	60°			795
DSZ-60B45-III	45°	600	726	970	3×224	DYT2000-360
DSZ-60B60-III	60°			900
DSZ-70B45-III	45°	700	838	1150	4×193	DYT2000-430
DSZ-70B60-III	60°			1035
DSZ-80B45-III	45°	800	950	1380	4×222	DYT4000-500	2.2
DSZ-80B60-III	60°			1230
